Szczegóły Produktu:
|
| Struktura: | Wiosna fali | Średnica wału: | 18 mm ~ 60 mm |
|---|---|---|---|
| Podstawowe uszczelnienie: | SIC SIC | Pozycja: | HJ92 |
| Podkreślić: | TC mechaniczna pieczęć opakowaniowa,HJ92 mechaniczna pieczęć opakowaniowa,HJ92 gumowy mechaniczny uszczelnienie |
||

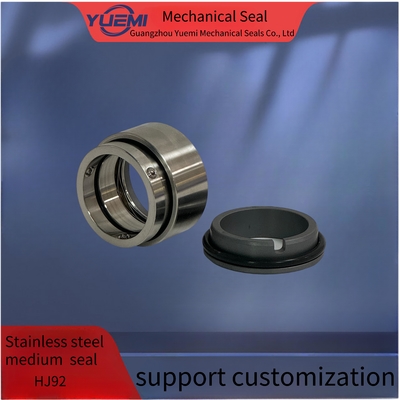

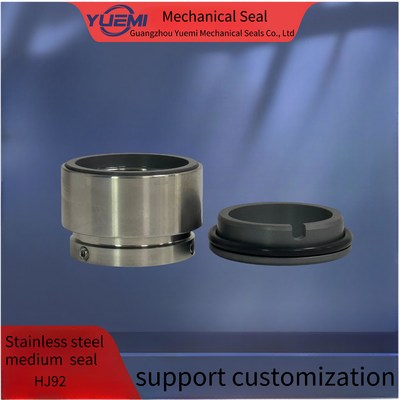

HJ92 ze stali nierdzewnej średni mechaniczny uszczelnienie nierównowagi
Jednorazowe uszczelnienie / Niezrównoważone / Niezależne od kierunku obrotu / Produkt chroniony sprężynowo / Zgodnie z normą DIN 24960*
Zamki mechaniczne z serii HJ92N są przeznaczone do nośników zawierających ciała stałe lub o wysokiej lepkości, np. w cukrze, papierze, kanalizacji i przemyśle ścieków.Nie ma żadnego przyklejania lub zatykania, co sprawia, że konstrukcja jest wytrzymała i niezawodna.
W przypadku długotrwałej pracy w próżni konieczne jest zapewnienie zagłady po stronie atmosferycznej.Ruchy osiowe.5 mm
Przygotowanie:
1Środek zewnętrzny średnica jest w granicach tolerancji +-0,05 mm
2. Wyciek wału < 0,1 mm
3. Płyn końcowy wału < 0,13 mm
4, Brak ostrych krawędzi na wałku nad pierścieniem o
Uwaga:
Podczas instalacji, nie zarysować ani uszkodzić pierścienia. Jeśli coś jest uszkodzone, prosimy o kontakt z nami, aby wymienić nowy.
Instalacja w konstrukcjach:
1. Cały zestaw uszczelnienia wkładu jest czyszczony i dokładnie przechodzi badanie wycieków przed sprzedażą. Aby uniknąć uszkodzenia, nie demontować i czyszczyć części ponownie przed naprawą.
2 Odległość między uszczelnieniem a wałem wynosi dl h6 0.8,a na końcu wału powinien być przewodniczkowy wątek.Zewnętrzna średnica wału w pozycji śruby powinna być mniejsza o 0,02 mm,odporna na nadmierne zaciskanie śruby.Zmaść wał olejem
3Włóż uszczelnienie wkładu do komory pompowej, a następnie:
A: Cztery śruby ściślejsze, zapewniając wprowadzenie środka do otworu "G" na górze.
B: Przycisnij cztery śruby i ustaw rękaw wału na wale.
C: Zdejmij cztery tablice gazowe.Zatrzymaj je i użyj je w przyszłych instalacjach i
Rozmontuj.
D: Połącz średnią rurę ołowiową z otworem "G" w celu odpłukiwania ciepła tarcia i
spłukiwanie komory uszczelniającej podczas pracy pompy.
Uwaga:
Po zakończeniu instalacji, obracając wał ręcznie w celu sprawdzenia obrotu, stwierdził, że nie można było obrócić się płynnie, ponieważ uszczelka została nieprawidłowo zainstalowana.
