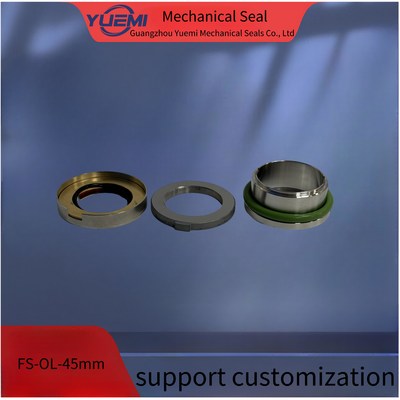

Szczegóły Produktu:
|
| Flygt Pieczęć mechaniczna: | Górna pieczęć | Cechy: | Bardzo trwała, odporna na korozję, łatwa w montażu |
|---|---|---|---|
| Warunki pracy: | media korozyjne | Materiał: | TC/TC |
| Wielkość: | 45 mm | Podstawowe uszczelnienie: | Fkm |
| PRZEMYSŁ: | Woda i ścieki, górnictwo, chemia, ropa i gaz | Uszczelnione twarze: | współwłaściciel/TC/ |
| Typ twarzy pieczęci: | Stacjonarne i obrotowe | Projekt pieczęci: | Pchający lub niepchający |
| Podkreślić: | Zamknięcie mechaniczne pompy kanalizacyjnej,OL 45 Luft pompy mechaniczne uszczelnienie,OL 45 mechaniczne uszczelnienie wielowiertne |
||
- Nie.
Wykorzystanie pompy wodnej
| Model pompy Flygt | Wielkość wału | Górna pieczęć | Górna pieczęć |
| 3085-091, 3085-120, 3085-170, 3085-171, 3085-181, 3085-280, 3082-290, 3085-890 | 20 mm | FS-G-U20 | FS-G-L20 lub FS-H-L20 |
| 3101 | 28 mm | FS-B-U28 | FS-B-L28 |
| 3102 | 25 mm | FS-J-U25 | FS-J-L25 |
| 3126-90,3126-180 | 35 mm | FS-K-U35 | FS-K-L35 |
| 3126-91,3126-280,3126-290 | 35 mm | FS-K-U35 | FS-M-L35 |
| 3126-181,3127 | 35 mm | FS-M-U35 | FS-M-L35 |
| 3140,3152 | 45 mm | FS-O-U45 | FS-O-L45 |
| 3170,3201 | 60 mm | FS-Q-U60 | FS-Q-L60 |
| 3200 | 60 mm | FS-P-U60 | FS-P-L60 |
| 3230,3300-91,3300-181,3300-280,3300-980,3305 | 90 mm | FS-S-U90 | FS-S-L90 |
| 3310,3311,3312,3350,3351 | 90 mm~120 mm | FS-S-U90 | FS-T-L120 |
| 3355,3356,3357 | 90 mm | FS-S-U90 | FS-S-L90 |
| 3500,3501,3530,3531,3600,3601,3602 | 90 mm~120 mm | FS-S-U90 | FS-T-L120 |
| 4351,4352,4400 | 20 mm | FS-G-U20 | FS-H-L20 |
| 4410,4430 | 60 mm | / | FS-Q-L60 |
| 4440,5530 | 35 mm | FS-M-U35 | FS-M-L35 |
| 4650,4660 | 45 mm | FS-O-U45 | FS-O-L45 |
| 4670,4680,7045 | 60 mm | FS-Q-U60 | FS-Q-L60 |
| 7050,7051,7055,7060,7061,7076,7556 | 90 mm | FS-S-U90 | FS-S-L90 |
| 7080,7115 | 90 mm~80 mm/90 mm~120 mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 7570,7585 | 90 mm~120 mm | FS-S-U90 | FS-T-L120 |
| Grindex Major, Master, Matador, Midi, Minette, Salvador | 25 mm~24 mm | FS-Z-U25 | FS-Z-L24 |
| Grindex Maxi | 45 mm | FS-O-U45 | FS-N-L45 |
| Modele gotowe 4 8 12&16 | 15 mm | FS-D-U15 | / |
| Gotowy 24. | 20 mm | FS-A-U20 | FS-A-L20 |
| Gotowy 90. | 28 mm | FS-I-U28 | FS-I-L28 |
| Steaty 7 | 20 mm | FS-G-U20 | FS-G-L20 |
| 600 | 60 mm | FS-Q-U60 | FS-Q-L60 |
| 605,615,665,670,680 | 90 - 80 mm | FS-S-U90 | FS-S-L80 |
| 705,715,720,721,735,745,760,765,770,775 | 90 mm~80 mm/90 mm~120 mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 820,840,841,860,880,881,900 | 90 mm~80 mm/90 mm~120 mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 2004,2008,2012,2016 | 15 mm | FS-D-U15 | |
| 2024 | 20 mm | FS-A-U20 | FS-A-L20 |
| 2050,2052 | 15 mm | FS-D-U15 | / |
| 2060 | 20 mm | FS-G-U20 | FS-G-L20 |
| 2066 | 20 mm | FS-A-U20 | FS-A-L20 |
| 2070 | 22 mm | FS-E-U22 | FS-E-L22 |
| 2071 | 22 mm | FS-E-U22 | FS-E-L22 |
| 2075 | 20 mm | FS-A-U20 | FS-A-L20 |
| 2082209021252140 | 28 mm | FS-I-U28 | FS-I-L28 |
| Nie, nie, nie.2084,2135 | 35 mm | FS-K-U35 | FS-K-L35 |
| 2101 | 20 mm | FS-A-U20 | FS-A-L20 |
| 2102-40 | 22 mm | FS-E-U22 | FS-E-L22 |
| 2151-10 | 35 mm | FS-K-U35 | FS-K-L35 |
| 2151-11,2151-50 | 35 mm | FS-K-U35 | FS-L-L35 |
| 2201-10,2201-320,2201-430,2201-480 | 45 mm ~ 35 mm | FS-O-U45 | FS-K-L35 |
| 2201-590,2201-690 | 45 mm | FS-O-U45 | FS-O-L45 |
| 2201-11HT lub MT | 45 mm | FS-N-U45 | FS-N-L45 |
| 2201-11LT | 45 mm | FS-O-U45 | FS-N-L45 |
| 2250,2290 | 60 mm | FS-P-U60 | FS-P-L60 |
| 2400 | 60 mm | FS-R-U60 | FS-R-L60 |
| Wyroby | 20 mm | FS-G-U20 | FS-G-L20 |
| 3057 | 20 mm | FS-G-U20 | FS-H-L20 |
| 3057-180,3060 | 20 mm | FS-G-U20 | FS-G-L20 |
| 3065 | 20 mm | FS-A-U20 | FS-A-L20 |
| 3067-170,3067-250,3068 | 20 mm | FS-G-U20 | FS-G-L20 |
| 3080 | 20 mm | FS-A-U20 | FS-A-L20 |
| 3082 | 22 mm | FS-E-U22 | FS-E-L22 |
| Temperatura | 30°C~180°C |
| ciśnienie | ≤1,2Mp a |
| Prędkość | ≤ 10 m/s |
| YM-45 | 0450-U | CA/TC/NBR | 45 mm | CA/TC | 2201-011 2201-011 | ||
| YM-35 (wczesny projekt) YM-35B ((późny projekt) | 0350-L | TC/TC/NBR | 45 mm | TC/TC | 2201-011 | ||
| YM-45 | 0450-U | CA/SUS/NBR | 45 mm | CA/TC | 3152 3140 | ||
| YM-45 | 0450-L | TC/TC/NBR | 45 mm | TC/TC | 3152 3140 4501 4650 4660 |
| Parametry techniczne | Specyfikacja |
|---|---|
| Prędkość | Do 3600 obrotów na minutę |
| Zastosowanie | Pompy |
| Długowieczność | Bardzo trwałe |
| Instalacja | Łatwe do zastąpienia |
| Zakres ciśnienia | Do 10 barów |
| Zakres temperatury | Do 180°C |
| Materiał | Stal nierdzewna |
| Podstawowe uszczelnienie | O-krąg |
| Zgodność | Pasuje do większości pomp |
| Twarze fok | Węgiel kontra ceramika |
Przygotowanie:
1Środek zewnętrzny średnica jest w granicach tolerancji +-0,05 mm
2. Wyciek wału < 0,1 mm
3. Płyn końcowy wału < 0,13 mm
4, Brak ostrych krawędzi na wałku nad pierścieniem o
Uwaga:
Podczas instalacji, nie zarysować ani uszkodzić pierścienia. Jeśli coś jest uszkodzone, prosimy o kontakt z nami, aby wymienić nowy.
Instalacja w konstrukcjach:
1. Cały zestaw uszczelnienia wkładu jest czyszczony i dokładnie przechodzi badanie wycieków przed sprzedażą. Aby uniknąć uszkodzenia, nie demontować i czyszczyć części ponownie przed naprawą.
2 Odległość między uszczelnieniem a wałem wynosi dl h6 0.8,a na końcu wału powinien być przewodniczkowy wątek.Zewnętrzna średnica wału w pozycji śruby powinna być mniejsza o 0,02 mm,odporna na nadmierne zaciskanie śruby.Zmaść wał olejem
3Włóż uszczelnienie wkładu do komory pompowej, a następnie:
A: Cztery śruby ściślejsze, zapewniając wprowadzenie środka do otworu "G" na górze.
B: Przycisnij cztery śruby i ustaw rękaw wału na wale.
C: Zdejmij cztery tablice gazowe.Zatrzymaj je i użyj je w przyszłych instalacjach i
Rozmontuj.
D: Połącz średnią rurę ołowiową z otworem "G" w celu odpłukiwania ciepła tarcia i
spłukiwanie komory uszczelniającej podczas pracy pompy.
Uwaga:
Po zakończeniu instalacji, obracając wał ręcznie w celu sprawdzenia obrotu, stwierdził, że nie można było obrócić się płynnie, ponieważ uszczelka została nieprawidłowo zainstalowana.
