Szczegóły Produktu:
|
| znak towarowy: | YUEMI | Kraj pochodzenia: | Guangzhou, Chiny |
|---|---|---|---|
| Przedmiot:: | FTK | Średnica wału: | 45 mm |
| Części metalowe i sprężyny: | ss304, ss316 | Materiał: | CAR CER SSIC NBR |
| Podkreślić: | 45 mm Ebara mechaniczna pieczęć,Elektryczna pieczęć mechaniczna Ebara,Głowa mechaniczna pieczęci podwodnej |
||
- Nie.

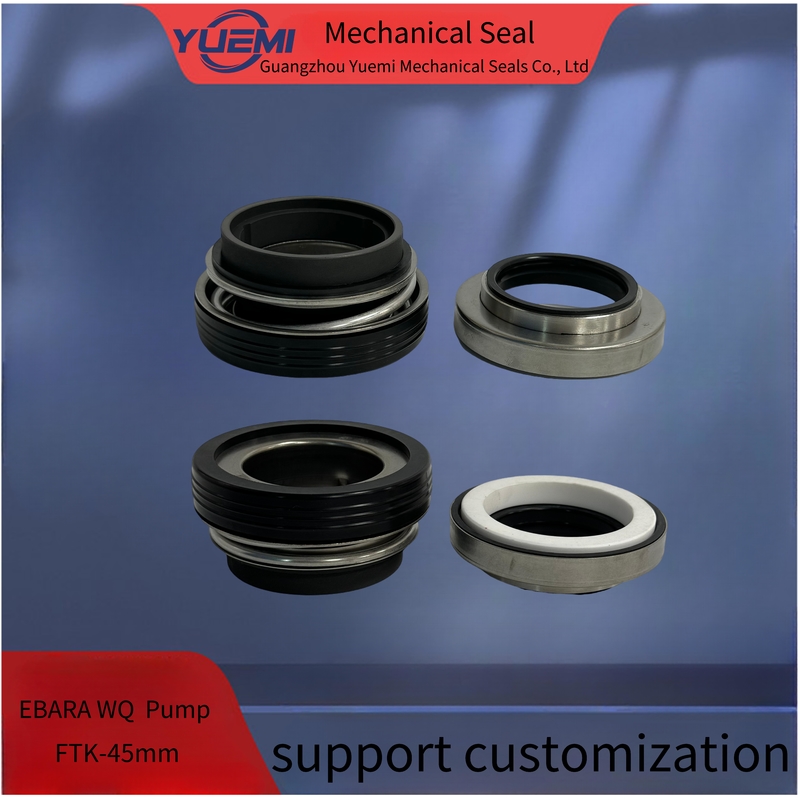

Podwójna pieczęć pompy zanurzalnej: Ebara połączona pieczęć mechaniczna 560DA-45A FTK-45 jest wysokiej jakości i niskiej ceny, może całkowicie zastąpić oryginalną pieczęć
Wykorzystanie pompy wodnej
| Model | d(mm) | d, | d2 | d3 | ds | d7 | l1 | 12 | 13 | 14 | l5 |
|
FTK16 FTK-20 FTK-25 FTK-40 |
16 20 25 40 |
18.2 | 41 | 41.5 | 23.0 | 33 | 26.5 | 7.5 | 10 | 9.0 | 5.0 |
| 21.2 | 45 | 43.8 | 27.0 | 38 | 29.0 | 7.0 | 10 | 12.0 | 5.0 | ||
| 26.4 | 52 | 51.0 | 30.5 | 47 | 34.5 | 7.0 | 13 | 14.5 | 8.5 | ||
| 41.2 | 75 | 75.0 | 50.5 | 65 | 48.6 | 12.0 | 21 | 15.6 | 13.0 |
Parametry techniczne
| Temperatura | -30°C~+150°C |
| ciśnienie | ≤ 0,3Mp a |
| Prędkość | ≤ 4500 r/min |
|
Średnie |
Czysta woda, woda morska, przeciwzmrożenie silników gazowych |
Materiały
| Pierścień obrotowy | Ceramika/SiC |
| Pierścień stacjonarny | Węgiel/Węgiel/SiC z tworzyw sztucznych |
| Wiosna | SUS304/SUS316 |
| Siedzenie stacjonarne | SUS304/SUS316 |
| Część 2 | NBR/EPDM/HNBR/Fkm |
| Utrzymujący obrotowy pierścień | SUS304/SUS316 |
Przygotowanie:
1Środek zewnętrzny średnica jest w granicach tolerancji +-0,05 mm
2. Wyciek wału < 0,1 mm
3. Płyn końcowy wału < 0,13 mm
4, Brak ostrych krawędzi na wałku nad pierścieniem o
Uwaga:
Podczas instalacji, nie zarysować ani uszkodzić pierścienia. Jeśli coś jest uszkodzone, prosimy o kontakt z nami, aby wymienić nowy.
Instalacja w konstrukcjach:
1. Cały zestaw uszczelnienia wkładu jest czyszczony i dokładnie przechodzi badanie wycieków przed sprzedażą. Aby uniknąć uszkodzenia, nie demontować i czyszczyć części ponownie przed naprawą.
2 Odległość między uszczelnieniem a wałem wynosi dl h6 0.8,a na końcu wału powinien być przewodniczkowy wątek.Zewnętrzna średnica wału w pozycji śruby powinna być mniejsza o 0,02 mm,odporna na nadmierne zaciskanie śruby.Zmaść wał olejem
3Włóż uszczelnienie wkładu do komory pompowej, a następnie:
A: Cztery śruby ściślejsze, zapewniając wprowadzenie środka do otworu "G" na górze.
B: Przycisnij cztery śruby i ustaw rękaw wału na wale.
C: Zdejmij cztery tablice gazowe.Zatrzymaj je i użyj je w przyszłych instalacjach i
Rozmontuj.
D: Połącz średnią rurę ołowiową z otworem "G" w celu odpłukiwania ciepła tarcia i
spłukiwanie komory uszczelniającej podczas pracy pompy.
Uwaga:
Po zakończeniu instalacji, obracając wał ręcznie w celu sprawdzenia obrotu, stwierdził, że nie można było obrócić się płynnie, ponieważ uszczelka została nieprawidłowo zainstalowana.
