Wykorzystanie pompy wodnej
| Model |
D1 |
D2 |
D7 |
M |
L |
L1 |
L3 |
| GLF - 12 |
12 |
25 |
29 |
M28*1.5 |
55 |
49 |
30 |
| GLF - 16 |
16 |
30.5 |
34 |
M33*1.5 |
57.5 |
51 |
30.5 |
| GLF - 22 |
22 |
39.5 |
50 |
M49*1.5 |
72 |
55 |
35.0 |
Parametry techniczne
| Temperatura |
-30°C~+200°C |
| ciśnienie |
≤1,2Mp a |
| Prędkość |
≤ 10 m/s |
| Średnie |
Kwas, kwas alkaliczny, płyn nisko niskożrążący |
Materiały
| Pierścień obrotowy |
SiC/VIT
|
| Pierścień stacjonarny |
Węgiel/SiC/TC
|
| Wiosna |
SUS304/SUS316 |
| Siedzenie stacjonarne |
SUS304/SUS316 |
| Część 2 |
Fkm
|
| Utrzymujący obrotowy pierścień |
SUS304/SUS316 |
Zapewnienie o bezpieczeństwie i bezpieczeństwie
Opis:

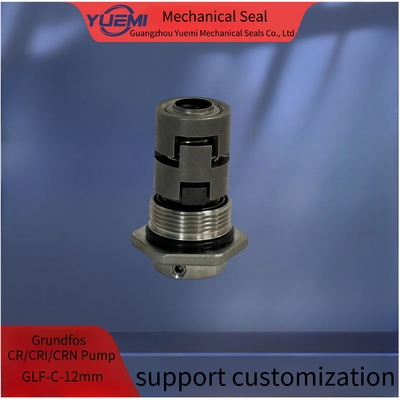

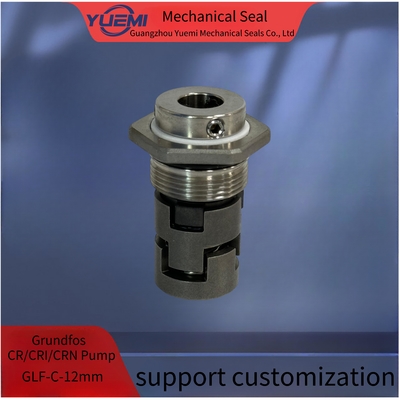

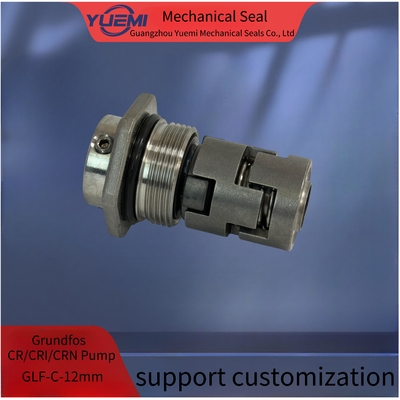

Gr0ndf0s CR Wymiana wkładu mechaniczne uszczelki
Standardowy rozmiar wału: 12 mm, 16 mm, 22 mm
Zakres działania:
Ściskacz pompy z wkładem dla Grondfos ((ściskacz mechaniczny, ściskacz pompy)
Opis:
Równoważny z typem H.
Rozmiar wału: 12MM, 16MM, 22MM
Wyważony, zespół uszczelniający z kartridżą o-pierścienia z sztywnym systemem przesyłu momentu obrotowego
Ten typ uszczelnienia jest zmontowany w zespole wkładu, dzięki czemu jego wymiana jest bezpieczna i łatwa.
Podobnie jak uszczelnienie typu D, równoważenie sprawia, że ten typ uszczelnienia z pierścieniem O jest odpowiedni do zastosowań pod wysokim ciśnieniem.
Gr0nd0s Wymiana wkładu mechaniczne uszczelki
Gr0nd0s CR1, CR3, CR5 - 12 mm
Numery części OEM: 96455082, 96455086, 96455083, 96455087, 96455085
Gr0nd0sCR10, CR15, CR20 - 16 mm
Numery części OEM: 96511836, 96511840, 96511837, 96511845, 96511841
Wymagania w zakresie bezpieczeństwa
Numery części OEM: 96416584, 96433365, 96525459, 96525490, 96436728
Materiały: Elastymery EPDM z węglowodorów krzemowych i krzemowych
Numery części OEM
Materiał uszczelnienia: Sic/Sic/EPDM
Rodzaj pieczęci: wkład Grondfos
Przygotowanie:
1Środek zewnętrzny średnica jest w granicach tolerancji +-0,05 mm
2. Wyciek wału < 0,1 mm
3. Płyn końcowy wału < 0,13 mm
4, Brak ostrych krawędzi na wałku nad pierścieniem o
Uwaga:
Podczas instalacji, nie zarysować ani uszkodzić pierścienia. Jeśli coś jest uszkodzone, prosimy o kontakt z nami, aby wymienić nowy.
Instalacja w konstrukcjach:
1. Cały zestaw uszczelnienia wkładu jest czyszczony i dokładnie przechodzi badanie wycieków przed sprzedażą. Aby uniknąć uszkodzenia, nie demontować i czyszczyć części ponownie przed naprawą.
2 Odległość między uszczelnieniem a wałem wynosi dl h6 0.8,a na końcu wału powinien być przewodniczkowy wątek.Zewnętrzna średnica wału w pozycji śruby powinna być mniejsza o 0,02 mm,odporna na nadmierne zaciskanie śruby.Zmaść wał olejem
3Włóż uszczelnienie wkładu do komory pompowej, a następnie:
A: Cztery śruby ściślejsze, zapewniając wprowadzenie środka do otworu "G" na górze.
B: Przycisnij cztery śruby i ustaw rękaw wału na wale.
C: Zdejmij cztery tablice gazowe.Zatrzymaj je i użyj je w przyszłych instalacjach i
Rozmontuj.
D: Połącz średnią rurę ołowiową z otworem "G" w celu odpłukiwania ciepła tarcia i
spłukiwanie komory uszczelniającej podczas pracy pompy.
Uwaga:
Po zakończeniu instalacji, obracając wał ręcznie w celu sprawdzenia obrotu, stwierdził, że nie można było obrócić się płynnie, ponieważ uszczelka została nieprawidłowo zainstalowana.
