Szczegóły Produktu:
|
| znak towarowy: | YUEMI | Funkcja: | Pompy chemiczne |
|---|---|---|---|
| Średnica wału: | IMO-22mm | Podstawowe uszczelnienie: | Fkm CA SIC |
| Rodzaj: | Uszczelnienia wałów morskich | ||
| Podkreślić: | Środek mechaniczny IMO 22 mm,FKM uszczelnienie mechaniczne 22 mm,FKM pojedyncza pieczęć mechaniczna |
||
Seria ACE ACG

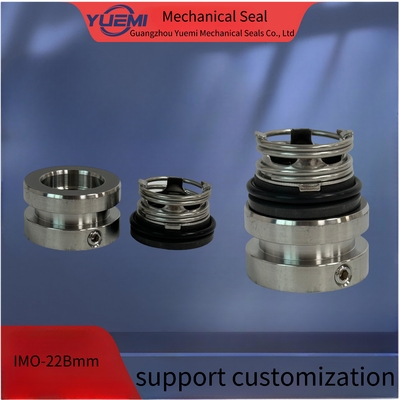

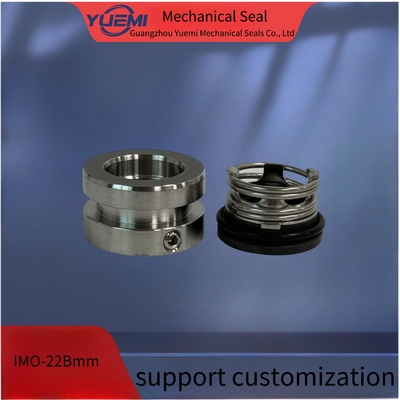

Części uszczelnienia mechanicznego pompy Imo-22mm
1. IMO ACE025L3 pompa dopasowana do mechanicznej uszczelnienia wału 195C-22mm, Imo 190495 (przełomowa falę)
2. IMO-190497 ACE mechaniczne uszczelnienie pompy dla przemysłu morskiego, Imo 190497 (przewód spiralna)
3. IMO ACE 3 pieczęć wału części zamiennych pompy 194030, Imo 194030 (przewód spiralna)
22mm Lidering AL-NL-22 uszczelnienie mechaniczne 190497 dla pompy IMO ACE 3 | ||
Warunki eksploatacji | Wielkość | Materiał |
Temperatura: -40oC do 220oC w zależności od elastomeru | 22 mm | Twarz: SS304, SS316 |
Ciśnienie: Do 25 barów | Siedzenie: węgiel | |
Prędkość: Do 25 m/s | O-kręgi: NBR, EPDM, VIT, Aflas, FEP, Kalrez, Chemraz itp. | |
Zwolnienie na pływanie aksyjne: ±1,0 mm | Części metalowe: SS304, SS316, Hastelloy C, AM350 | |
Przygotowanie:
1Środek zewnętrzny średnica jest w granicach tolerancji +-0,05 mm
2. Wyciek wału < 0,1 mm
3. Płyn końcowy wału < 0,13 mm
4, Brak ostrych krawędzi na wałku nad pierścieniem o
Uwaga:
Podczas instalacji, nie zarysować ani uszkodzić pierścienia. Jeśli coś jest uszkodzone, prosimy o kontakt z nami, aby wymienić nowy.
Instalacja w konstrukcjach:
1. Cały zestaw uszczelnienia wkładu jest czyszczony i dokładnie przechodzi badanie wycieków przed sprzedażą. Aby uniknąć uszkodzenia, nie demontować i czyszczyć części ponownie przed naprawą.
2 Odległość między uszczelnieniem a wałem wynosi dl h6 0.8,a na końcu wału powinien być przewodniczkowy wątek.Zewnętrzna średnica wału w pozycji śruby powinna być mniejsza o 0,02 mm,odporna na nadmierne zaciskanie śruby.Zmaść wał olejem
3Włóż uszczelnienie wkładu do komory pompowej, a następnie:
A: Cztery śruby ściślejsze, zapewniając wprowadzenie środka do otworu "G" na górze.
B: Przycisnij cztery śruby i ustaw rękaw wału na wale.
C: Zdejmij cztery tablice gazowe.Zatrzymaj je i użyj je w przyszłych instalacjach i
Rozmontuj.
D: Połącz średnią rurę ołowiową z otworem "G" w celu odpłukiwania ciepła tarcia i
spłukiwanie komory uszczelniającej podczas pracy pompy.
Uwaga:
Po zakończeniu instalacji, obracając wał ręcznie w celu sprawdzenia obrotu, stwierdził, że nie można było obrócić się płynnie, ponieważ uszczelka została nieprawidłowo zainstalowana.
