Opis produktu

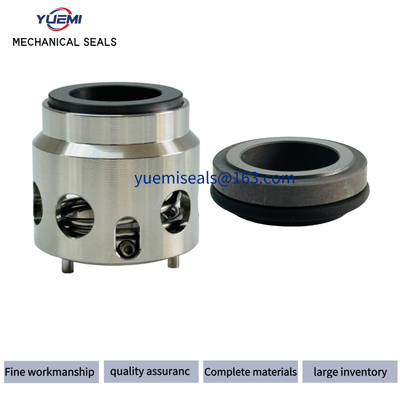

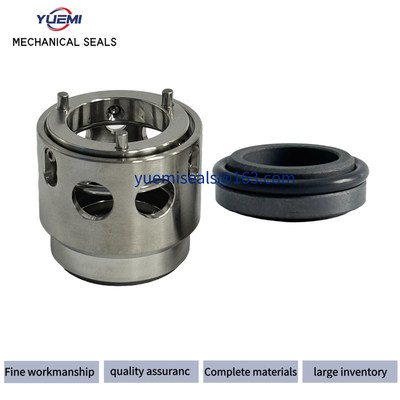

Ściany mechaniczne do pomp Lowara Sv
Opis:
Zakres działania:
Struktura: Jednostronny koniec
Ciśnienie: Ciśnienie średnie uszczelnienia mechaniczne
Prędkość: prędkość ogólna
Temperatura: ogólna temperatura uszczelnienie mechaniczne
Wydajność: zużycie
Standard: Standard przedsiębiorstwa
LWB-22 jest identyczny z AES N-P0LXB, Vulcan Typ 822, Lowara 0022 323 00,
Lowara 0022 323 02, nadaje się do pomp Flygt PX33 Flygt PX46 Flygt PX66, Goulds GSV
Materiał:
Pierścień obrotowy: SiC / TC
O-Ring: , EPDM, NBR
Sprężyny i części metalowe: SUS304/SUS316
Pierścień stacjonarny: CAR/SIC/TC
Rozmiar: 12 mm, 16 mm, 22 mm, 25 mm
Pasuje do pomp LOWARA serii SV-i SVI.
Parametry techniczne
| Temperatura |
-30°C~+200°C |
| ciśnienie |
≤1,2Mp a |
| Prędkość |
≤ 10 m/s |
| Średnie |
woda |
Materiały
| Pierścień obrotowy |
SiC/VIT
|
| Pierścień stacjonarny |
SiC/VIT
|
| Wiosna |
SUS304/SUS316 |
| Siedzenie stacjonarne |
SUS304/SUS316 |
| Część 2 |
Fkm/EPDM
|
| Utrzymujący obrotowy pierścień |
SUS304/SUS316 |
Przygotowanie:
1Środek zewnętrzny średnica jest w granicach tolerancji +-0,05 mm
2. Wyciek wału < 0,1 mm
3. Płyn końcowy wału < 0,13 mm
4, Brak ostrych krawędzi na wałku nad pierścieniem o
Uwaga:
Podczas instalacji, nie zarysować ani uszkodzić pierścienia. Jeśli coś jest uszkodzone, prosimy o kontakt z nami, aby wymienić nowy.
Instalacja w konstrukcjach:
1. Cały zestaw uszczelnienia wkładu jest czyszczony i dokładnie przeszedł badanie wycieków przed sprzedażą. Aby uniknąć uszkodzenia, nie rozmontuj i nie oczyszczaj części ponownie przed naprawą.
2 Odległość między uszczelnieniem a wałem wynosi dl h6 0.8,a na końcu wału powinien być przewodniczkowy wkład.Zewnętrzna średnica wału w położeniu śruby powinna być mniejsza o 0,02 mm,odporna na nadmierne zaciskanie śruby.Zmaść wał olejem
3Włóż uszczelnienie wkładu do komory pompowej, a następnie:
A: Cztery śruby ściślejsze, zapewniając wprowadzenie środka do otworu "G" na górze.
B: Przycisnij cztery śruby i ustaw rękaw wału na wale.
C: Zdejmij cztery tablice gazowe.Zatrzymaj je i użyj je w przyszłych instalacjach i
Rozmontuj.
D: Połącz średnią rurę ołowiową z otworem "G" w celu odpłukiwania ciepła tarcia i
spłukiwanie komory uszczelniającej podczas pracy pompy.
Uwaga:
Po zakończeniu instalacji, obracając wał ręcznie w celu sprawdzenia obrotu, stwierdził, że nie można było obrócić się płynnie, ponieważ uszczelka została nieprawidłowo zainstalowana.
