Szczegóły Produktu:
|
| znak towarowy: | YUEMI | Funkcja: | Pompa CM |
|---|---|---|---|
| Średnica wału: | CM-16mm | Kluczowe słowa: | Uszczelka pompy GLF |
| Podkreślić: | Gruntowskie uszczelnienie mechaniczne 16 mm,Centrifugalny uszczelnienie mechaniczne 16 mm,Uszczelnienie wału pompy odśrodkowej Grundfos |
||
Rodzaj:Suit do pomp z serii Grundfos CM
Zastępca: AES SOS
Temperatura: -20°C do +180°C
Ciśnienie: ≤ 1,2 MPa
Prędkość: ≤ 10 m/s
Materiał: A.B,Q1,Q2,P,E,V,F,G

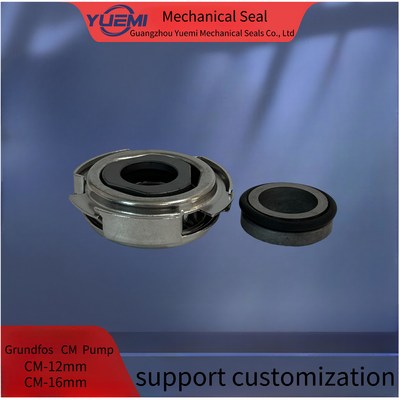

Ta pieczęć ma dwa rodzaje stacjonarnych, jeden jest okrągły, to jest GR-G11
Inny jest elipsyczny, to jest GR-G11-E
|
P (mm) |
D1 | D3 | T |
| 12 | 22.5 | 48 | 23.6 |
| 16 | 27.0 | 48 | 23.6 |
| Sprzęt do pomp serii Grundfoss CM,Zastęp:AES SOS | |
| Temperatura: od 20 do 200°C, w zależności od elastomeru Ciśnienie: Do 25 barów Prędkość: Do 20 m/s Rozmiar wału: 12 mm.16 mm |
Materiał: Twarz: Węgiel, SiC, TC Siedzenie: SIC, TC O-kręgi:NBR, EPDM, Fkm, Aflas, Kalrez, Chemraz itp. Sprężyna: SS304, SS316 Części metalowe: SS304, SS316 |
| Ta pieczęć ma dwa rodzaje stacjonarnych, jeden jest okrągły, to jest GR-G11, a drugi jest elipsyczny, to jest GR-G11-E. Wielkość wału 12 mm Kartusz Pieczęć mechaniczna dla pompy poziomej CM1 CM3 CM5 Wielkość wału 16mm Karton Pieczęć mechaniczna dla pompy poziomej CM10 CM15 CM25 Pompa do zastąpienia AES SOS Glf Cartridge Mechanical Seal for Pump Arie-Aqqe CM 12 CM 16 for GrundfosS CM CME CMV Pump CM1 CM3 CM5 Pompy Grundfoss: JP Ch8 Ch12 CRK (I) 2 CRK (I) 4 SPK1 SPK2 SPK4 SPK8 Cr2 Cr4 AQQE AQQV 96932392 |
|
Przygotowanie:
1Środek zewnętrzny średnica jest w granicach tolerancji +-0,05 mm
2. Wyciek wału < 0,1 mm
3. Płyn końcowy wału < 0,13 mm
4, Brak ostrych krawędzi na wałku nad pierścieniem o
Uwaga:
Podczas instalacji, nie zarysować ani uszkodzić pierścienia. Jeśli coś jest uszkodzone, prosimy o kontakt z nami, aby wymienić nowy.
Instalacja w konstrukcjach:
1. Cały zestaw uszczelnienia wkładu jest czyszczony i dokładnie przechodzi badanie wycieków przed sprzedażą. Aby uniknąć uszkodzenia, nie demontować i czyszczyć części ponownie przed naprawą.
2 Odległość między uszczelnieniem a wałem wynosi dl h6 0.8,a na końcu wału powinien być przewodniczkowy wątek.Zewnętrzna średnica wału w pozycji śruby powinna być mniejsza o 0,02 mm,odporna na nadmierne zaciskanie śruby.Zmaść wał olejem
3Włóż uszczelnienie wkładu do komory pompowej, a następnie:
A: Cztery śruby ściślejsze, zapewniając wprowadzenie środka do otworu "G" na górze.
B: Przycisnij cztery śruby i ustaw rękaw wału na wale.
C: Zdejmij cztery tablice gazowe.Zatrzymaj je i użyj je w przyszłych instalacjach i
Rozmontuj.
D: Połącz średnią rurę ołowiową z otworem "G" w celu odpłukiwania ciepła tarcia i
spłukiwanie komory uszczelniającej podczas pracy pompy.
Uwaga:
Po zakończeniu instalacji, obracając wał ręcznie w celu sprawdzenia obrotu, stwierdził, że nie można było obrócić się płynnie, ponieważ uszczelka została nieprawidłowo zainstalowana.
