Opis produktu
Zapewnienie o bezpieczeństwie i bezpieczeństwie

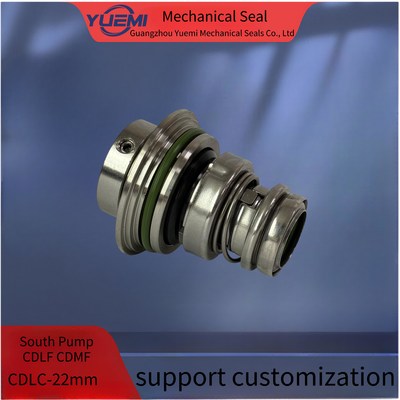

Zamknięcie mechaniczne CDLA CDLC-12 16 22 Pompa południowa zamknięcie oryginalne CDLF wieloetapowa pompa odśrodkowa
Model:
CDLA CDLC-12 16 22
Pochodzenie:
Chiny kontynentalne
Klasyfikacja kolorów:
CDLC-12 WBF14 Południowe oryginalne litery CDLC-16 WBF14 Południowe oryginalne litery CDLC-22 WBF14 Południowe oryginalne litery CDL
Oryginalna uszczelka mechaniczna:
Przemysł pompowy południowy zagraniczne pieczęcie mechaniczne
Wykorzystanie pompy wodnej
|
Model
|
P |
D |
D1 |
D2 |
D3 |
L |
L1 |
L2 |
| CR-12 |
12 |
29 |
28.5 |
22.1 |
42 |
52.5 |
19 |
26.5 |
| CR-16 |
16 |
34 |
33.5 |
27 |
47 |
56 |
20 |
29 |
| CR-22 |
22 |
50 |
/ |
40.5 |
/ |
70.5 |
25.5 |
35 |
Parametry techniczne
| Temperatura |
-30°C~+200°C |
| ciśnienie |
≤1,2Mp a |
| Prędkość |
≤ 12 m/s |
| |
|
Materiały
| Pierścień obrotowy |
SIC CAR CE |
| Pierścień stacjonarny |
SIC CAR CE
|
| Wiosna |
SUS304/SUS316 |
| Siedzenie stacjonarne |
SUS304/SUS316 |
| Część 2 |
Fkm/EPDM
|
| Utrzymujący obrotowy pierścień |
SUS304/SUS316 |
Przygotowanie:
1Środek zewnętrzny średnica jest w granicach tolerancji +-0,05 mm
2. Wyciek wału < 0,1 mm
3. Płyn końcowy wału < 0,13 mm
4, Brak ostrych krawędzi na wałku nad pierścieniem o
Uwaga:
Podczas instalacji, nie zarysować ani uszkodzić pierścienia. Jeśli coś jest uszkodzone, prosimy o kontakt z nami, aby wymienić nowy.
Instalacja w konstrukcjach:
1. Cały zestaw uszczelnienia wkładu jest czyszczony i dokładnie przechodzi badanie wycieków przed sprzedażą. Aby uniknąć uszkodzenia, nie demontować i czyszczyć części ponownie przed naprawą.
2 Odległość między uszczelnieniem a wałem wynosi dl h6 0.8,a na końcu wału powinien być przewodniczkowy wątek.Zewnętrzna średnica wału w pozycji śruby powinna być mniejsza o 0,02 mm,odporna na nadmierne zaciskanie śruby.Zmaść wał olejem
3Włóż uszczelnienie wkładu do komory pompowej, a następnie:
A: Cztery śruby ściślejsze, zapewniając wprowadzenie środka do otworu "G" na górze.
B: Przycisnij cztery śruby i ustaw rękaw wału na wale.
C: Zdejmij cztery tablice gazowe.Zatrzymaj je i użyj je w przyszłych instalacjach i
Rozmontuj.
D: Połącz średnią rurę ołowiową z otworem "G" w celu odpłukiwania ciepła tarcia i
spłukiwanie komory uszczelniającej podczas pracy pompy.
Uwaga:
Po zakończeniu instalacji, obracając wał ręcznie w celu sprawdzenia obrotu, stwierdził, że nie można było obrócić się płynnie, ponieważ uszczelka została nieprawidłowo zainstalowana.
