Szczegóły Produktu:
|
| znak towarowy: | YUEMI | Funkcja: | Pompa wodna |
|---|---|---|---|
| Wykorzystanie: | Niezrównoważony | Średnica wału: | 106 |
| Podstawowe uszczelnienie: | Fkm TC TC | Standardowe lub niestandardowe: | Standardowy |
| Kluczowe słowa: | uszczelnienie pompy | Rodzaj: | Pojedyncza wiosna |
| Styl: | Uszczelnienie mechaniczne | ||
| Podkreślić: | Syrypowa pompa obrotowa,40 mm pieczęć mechaniczna pompy obrotowej,106 uszczelnienie mechaniczne 20 mm |
||
Jednorazowe uszczelki mechanicznePoziom SRU (SSP SR) i NMOG.
Wersja podwójnie mechaniczna dostępna jako W03DU.
Najczęściej stosowane w pompach podwójnych płatów znalezionych szeroko w przemyśle przetwórstwa żywności, mleczarskim i browaru. Dostępne w materiałach klasy żywnościowej jako standard (z materiałami zgodnymi z FDA).

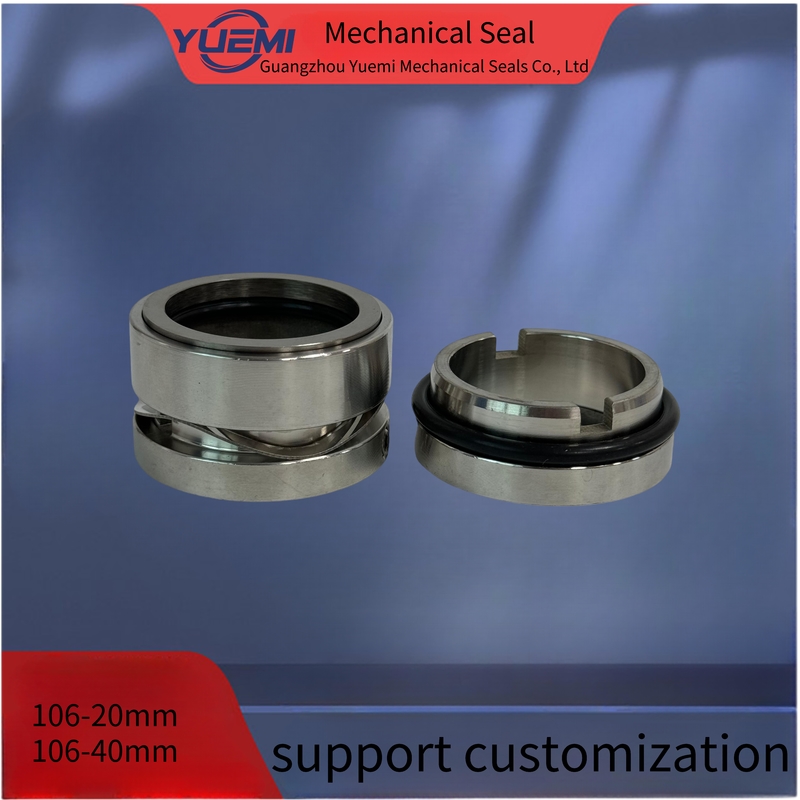

Następujące zdjęcia są dlauszczelki pomp inoxpa.
mechaniczne uszczelnienie rotacyjnej części15 SILICIO/EPDM 35
1G330-4050035 4G15-47.35-105078
mechaniczne uszczelnienie theSTATIONARY PART B15 GRAF/EPDM 35 1G322-1050035, 105081
4GB151-7.35
Przygotowanie:
1Środek zewnętrzny średnica jest w granicach tolerancji +-0,05 mm
2. Wyciek wału < 0,1 mm
3. Płyn końcowy wału < 0,13 mm
4, Brak ostrych krawędzi na wałku nad pierścieniem o
Uwaga:
Podczas instalacji, nie zarysować ani uszkodzić pierścienia. Jeśli coś jest uszkodzone, prosimy o kontakt z nami, aby wymienić nowy.
Instalacja w konstrukcjach:
1. Cały zestaw uszczelnienia wkładu jest czyszczony i dokładnie przechodzi badanie wycieków przed sprzedażą. Aby uniknąć uszkodzenia, nie demontować i czyszczyć części ponownie przed naprawą.
2 Odległość między uszczelnieniem a wałem wynosi dl h6 0.8,a na końcu wału powinien być przewodniczkowy wątek.Zewnętrzna średnica wału w pozycji śruby powinna być mniejsza o 0,02 mm,odporna na nadmierne zaciskanie śruby.Zmaść wał olejem
3Włóż uszczelnienie wkładu do komory pompowej, a następnie:
A: Cztery śruby ściślejsze, zapewniając wprowadzenie środka do otworu "G" na górze.
B: Przycisnij cztery śruby i ustaw rękaw wału na wale.
C: Zdejmij cztery tablice gazowe.Zatrzymaj je i użyj je w przyszłych instalacjach i
Rozmontuj.
D: Połącz średnią rurę ołowiową z otworem "G" w celu odpłukiwania ciepła tarcia i
spłukiwanie komory uszczelniającej podczas pracy pompy.
Uwaga:
Po zakończeniu instalacji, obracając wał ręcznie w celu sprawdzenia obrotu, stwierdził, że nie można było obrócić się płynnie, ponieważ uszczelka została nieprawidłowo zainstalowana.
