M37G G9 Pionowa wieloetapowa pompa stożkowa pompa wodna wioskowa uszczelki mechaniczne

Typ YM M37G Z niezawodną wydajnością, szerokim zakresem zastosowań i łatwą instalacją.YM M37G jest stożkowy sprężyny i O-kręgu wciskacz konstrukcji uszczelnienia mechaniczneJest idealny do stosowania w przemyśle papierniczym, cukrowym, chemicznym i naftowym, przetwórstwie spożywczym, oczyszczalni ścieków.

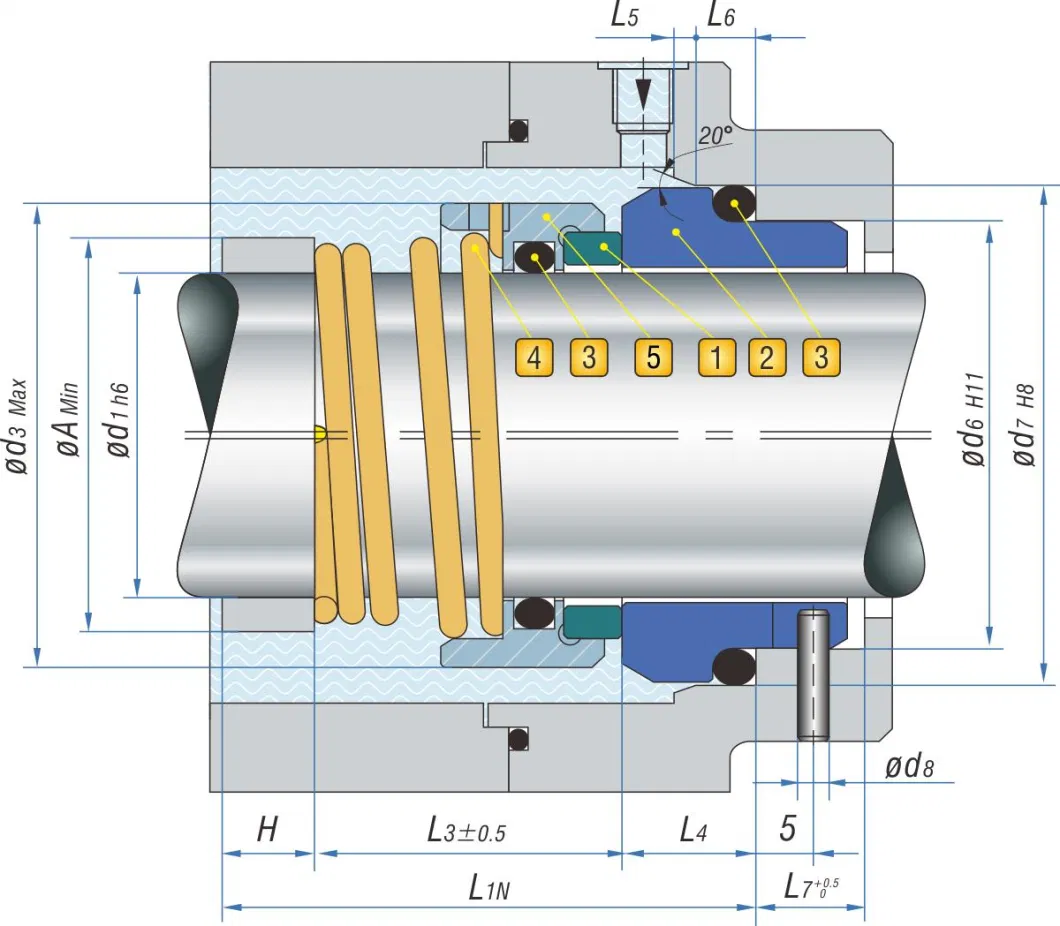

1/ Obrotowa twarz.

Związane z reakcją Sic RBSlC

Sinkrowany węglik krzemowy SSlC

Karbid wolframowy.Wiązacz nitru

2. Siedzenie stacjonarne

Związane z reakcją Sic RBSlC

Sinkrowany węglik krzemowy SSlC

Karbid wolframowy.Wiązacz nitru

3.Pieczęć pomocnicza

Kapsułkowane pierścienie 0Elastomery o pierścieniu 0

FEP FKM w płaszczu FKM

FEP Jacketed VMaEPDM

PFA Jacketed FKM VMQ

4Wiosna.

Stalo GrNi (AlS1304)

Stalo GrNiMo (AlS1316)

5. Części metalowe

Stalo GrNi (AlS1304)

Stalo GrNiMo (AlS1316)

Przygotowanie:
1Środek zewnętrzny średnica jest w granicach tolerancji +-0,05 mm
2. Wyciek wału < 0,1 mm
3. Płyn końcowy wału < 0,13 mm
4, Brak ostrych krawędzi na wałku nad pierścieniem o
Uwaga:
Podczas instalacji, nie zarysować ani uszkodzić pierścienia. Jeśli coś jest uszkodzone, prosimy o kontakt z nami, aby wymienić nowy.
Instalacja w konstrukcjach:
1. Cały zestaw uszczelnienia wkładu jest czyszczony i dokładnie przechodzi badanie wycieków przed sprzedażą. Aby uniknąć uszkodzenia, nie demontować i czyszczyć części ponownie przed naprawą.

2 Odległość między uszczelnieniem a wałem wynosi dl h6 0.8,a na końcu wału powinien być przewodniczkowy wątek.Zewnętrzna średnica wału w pozycji śruby powinna być mniejsza o 0,02 mm,odporna na nadmierne zaciskanie śruby.Zmaść wał olejem

3Włóż uszczelnienie wkładu do komory pompowej, a następnie:
A: Cztery śruby ściślejsze, zapewniając wprowadzenie środka do otworu "G" na górze.
B: Przycisnij cztery śruby i ustaw rękaw wału na wale.
C: Zdejmij cztery tablice gazowe.Zatrzymaj je i użyj je w przyszłych instalacjach i
Rozmontuj.
D: Połącz średnią rurę ołowiową z otworem "G" w celu odpłukiwania ciepła tarcia i
spłukiwanie komory uszczelniającej podczas pracy pompy.
Uwaga:
Po zakończeniu instalacji, obracając wał ręcznie w celu sprawdzenia obrotu, stwierdził, że nie można było obrócić się płynnie, ponieważ uszczelka została nieprawidłowo zainstalowana.
