Szczegóły Produktu:
|
| Wykorzystanie: | Pompa, kompresor | Podstawowe uszczelnienie: | PTEF CAR CE |
|---|---|---|---|
| Standardowe lub niestandardowe: | standardowa uszczelka | Specyfikacja: | jako wymaganie |
| Podkreślić: | Fluoroplastyczna pompa wodna,WB2 Zamknięcie mechaniczne pompy wodnej,PTFE uszczelniacze |
||
- Nie.
| D1 ((mm) | Wielkość | D3 | D7 | D6 | L4 | L1 | L12 |
| 25 | 0250 | 60 | 60 | 47 | 27 | 42 | 45 |
| 30 | 0300 | 67 | 67 | 53 | 27 | 42 | 45 |
| 32 | 0320 | 69 | 64 | 50.7 | 27 | 42 | 45 |
| 35 | 0350 | 72 | 70 | 57 | 27 | 42 | 45 |
| 40 | 0400 | 78 | 76 | 62 | 26 | 42 | 45 |
| 45 | 0450 | 84 | 82 | 67 | 27 | 44 | 46 |
| 50 | 0500 | 88 | 86 | 72 | 27 | 46 | 46 |
| 55 | 0550 | 95 | 90 | 77 | 27 | 46 | 46 |
| 60 | 0600 | 100 | 95 | 82 | 27 | 46 | 46 |
| 65 | 0650 | 105 | 100 | 87 | 27 | 46 | 46 |
| Warunki eksploatacji: | |
| Temperatura: | -20oCdo + 120oC |
| Ciśnienie: | ≤ 0,5 MPa |
| Prędkość: | ≤ 10 m/s |
| Materiały: | |
| Pierścień stacjonarny: | Q2, V2 |
| Pierścień obrotowy: | Teflo, Q2 |
| Część drugorzędna | Teflo |
| Sprężyny i części metalowe: | F,G |
| Zastosowanie: | Kwas siarkowy, kwas węglowodorowy, kwas fosforanowy, kwas octowy i kwas azotowy W różnym stopniu itp. |

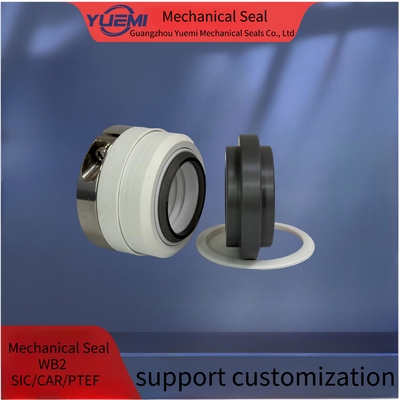

PTFE uszczelki 10t John Crane mechaniczna uszczelka dla mini elektrycznej pompy wodnej
YUEMI WB2 jest identyczny z John Crane 10tmechanica morza
Przygotowanie:
1Środek zewnętrzny średnica jest w granicach tolerancji +-0,05 mm
2. Wyciek wału < 0,1 mm
3. Płyn końcowy wału < 0,13 mm
4, Brak ostrych krawędzi na wałku nad pierścieniem o
Uwaga:
Podczas instalacji, nie zarysować ani uszkodzić pierścienia. Jeśli coś jest uszkodzone, prosimy o kontakt z nami, aby wymienić nowy.
Instalacja w konstrukcjach:
1. Cały zestaw uszczelnienia wkładu jest czyszczony i dokładnie przechodzi badanie wycieków przed sprzedażą. Aby uniknąć uszkodzenia, nie demontować i czyszczyć części ponownie przed naprawą.
2 Odległość między uszczelnieniem a wałem wynosi dl h6 0.8,a na końcu wału powinien być przewodniczkowy wątek.Zewnętrzna średnica wału w pozycji śruby powinna być mniejsza o 0,02 mm,odporna na nadmierne zaciskanie śruby.Zmaść wał olejem
3Włóż uszczelnienie wkładu do komory pompowej, a następnie:
A: Cztery śruby ściślejsze, zapewniając wprowadzenie środka do otworu "G" na górze.
B: Przycisnij cztery śruby i ustaw rękaw wału na wale.
C: Zdejmij cztery tablice gazowe.Zatrzymaj je i użyj je w przyszłych instalacjach i
Rozmontuj.
D: Połącz średnią rurę ołowiową z otworem "G" w celu odpłukiwania ciepła tarcia i
spłukiwanie komory uszczelniającej podczas pracy pompy.
Uwaga:
Po zakończeniu instalacji, obracając wał ręcznie w celu sprawdzenia obrotu, stwierdził, że nie można było obrócić się płynnie, ponieważ uszczelka została nieprawidłowo zainstalowana.
