Szczegóły Produktu:
|
| Shaft diameter: | HI-76.2mm | Secondary Sealing: | Fkm NBR CA SIC |
|---|---|---|---|
| Sealing Face: | Silicon carbide | Equivalent: | John Crane Mechanical Seal Type |
| Temperature: | -30C°~200C° | Application: | Water Pumps, Centrifugal Pumps |
| Stationary Ring: | Ceramic/SiC/TC | Speed: | Up to 12 m/s |
| Transport Package: | box | ||
| Podkreślić: | Wyroby z wody cieplnej,Zapewnienie bezpieczeństwa |
||
- Nie.

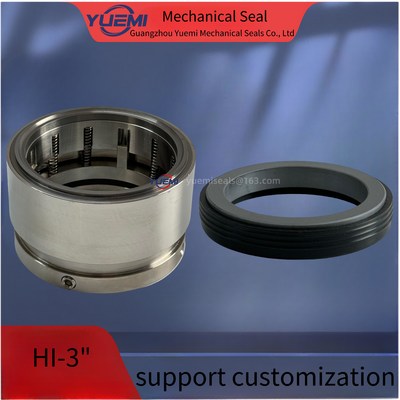

Hydrostal pompy ściekowej uszczelnienie mechaniczne HI-76.2mm HI-3" końca obrotowego uszczelnienie mechaniczne
Parametry techniczne
| Temperatura | -30°C~+200°C |
| ciśnienie | ≤1,2Mp a |
| Prędkość | ≤ 10 m/s |
| Średnie | woda |
Materiały
| Pierścień obrotowy |
SiC/VIT |
| Pierścień stacjonarny |
SiC/VIT |
| Wiosna | SUS304/SUS316 |
| Siedzenie stacjonarne | SUS304/SUS316 |
| Część 2 |
Fkm/EPDM |
| Utrzymujący obrotowy pierścień | SUS304/SUS316 |
Przygotowanie:
1Środek zewnętrzny średnica jest w granicach tolerancji +-0,05 mm
2. Wyciek wału < 0,1 mm
3. Płyn końcowy wału < 0,13 mm
4, Brak ostrych krawędzi na wałku nad pierścieniem o
Uwaga:
Podczas instalacji, nie zarysować ani uszkodzić pierścienia. Jeśli coś jest uszkodzone, prosimy o kontakt z nami, aby wymienić nowy.
Instalacja w konstrukcjach:
1. Cały zestaw uszczelnienia wkładu jest czyszczony i dokładnie przechodzi badanie wycieków przed sprzedażą. Aby uniknąć uszkodzenia, nie demontować i czyszczyć części ponownie przed naprawą.
2 Odległość pomiędzy uszczelnieniem a wałem wynosi dl h6 0.8,a na końcu wału powinien być przewodniczkowy wkład.Zewnętrzna średnica wału w pozycji śruby powinna być mniejsza o 0,02 mm,przeciwiając się nadmiernemu zacisnięciu śruby.Zmaść wał olejem
3Włóż uszczelnienie wkładu w komorę pompową, a następnie:
A: Cztery śruby ściślejsze, zapewniając wprowadzenie środka do otworu "G" na górze.
B: Przycisnij cztery śruby i ustaw rękaw wału na wale.
C: Zdejmij cztery tablice gazowe.Zatrzymaj je i użyj je w przyszłych instalacjach i
Rozmontuj.
D: Połącz średnią rurę ołowiową z otworem "G" w celu odpłukiwania ciepła tarcia i
spłukiwanie komory uszczelniającej podczas pracy pompy.
Uwaga:
Po zakończeniu instalacji, obracając wał ręcznie w celu sprawdzenia obrotu, stwierdził, że nie można było obrócić się płynnie, ponieważ uszczelka została nieprawidłowo zainstalowana.
