Szczegóły Produktu:
|
| Struktura: | Sprężyna stożkowa | Średnica wału: | 10 mm-40 mm |
|---|---|---|---|
| Wymiana: | Typ serii Bt-Fn | Wsparcie: | OEM/ODM |
| Podkreślić: | Szybkość włączenia:,O-ring seal mechaniczne uszczelnienie,Bt-Ar pieczęć mechaniczna |
||
- Nie.
pieczęcie na magazynie gotowe do szybkiej dostawy
Zapewnia doskonałą jakość przy konkurencyjnej cenie
Wykorzystanie pompy wodnej

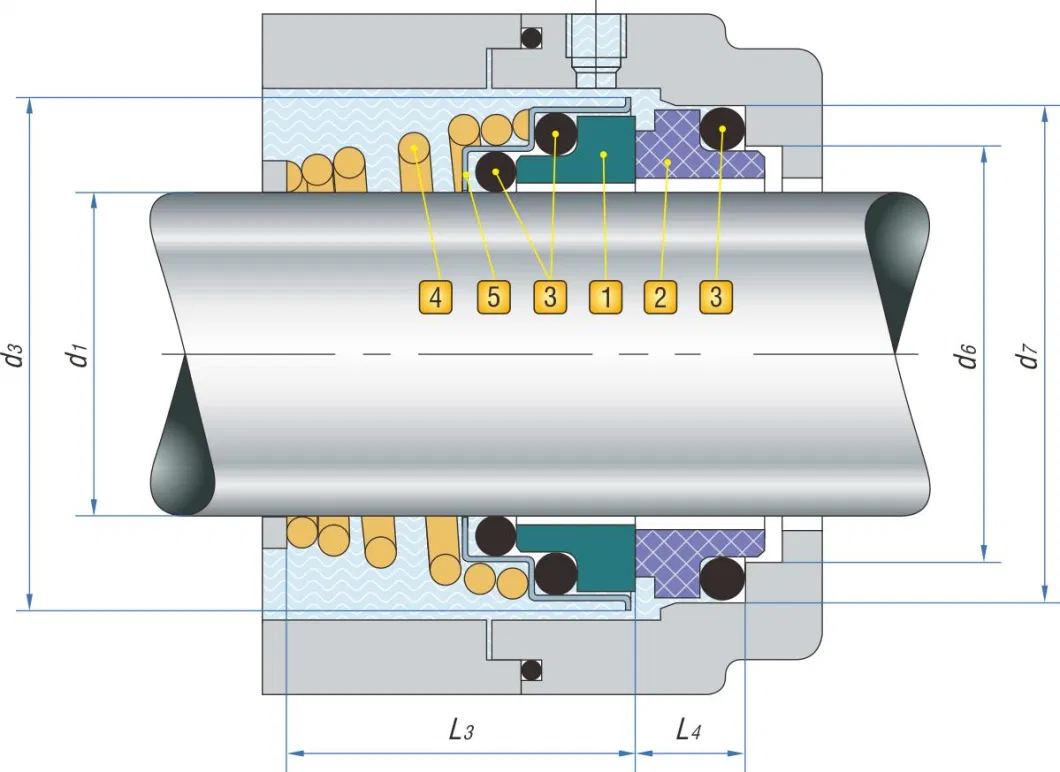

| Model | d1 ((mm) | d, | p | 11 | 13 |
|
155-10 155-11 155-12 155-13 155-14 155-15 155-16 155-17 155-18 155-19 155-20 155-21 |
10 11 12 13 14 15 16 17 18 19 20 21 |
20.0 22.0 22.0 25.0 25.0 29.0 29.0 29.0 33.0 33.0 33.0 38.0 |
18.1 20.6 20.6 23.1 23.1 26.9 26.9 26.9 30.9 30.9 30.9 35.4 |
20.5 23.5 23.5 28.0 28.0 30.0 30.0 30.0 32.0 33.0 33.0 33.0 |
5.5 5.5 5.5 6.0 6.0 7.0 7.0 7.0 8.0 8.0 8.0 8.0 |
·Odrobiny sprężyny i pozostałych części ((SUS304/SUS316)
| Model | d1 ((mm) | d3 | d: | 11 | b |
|
155-22 155-23 155-24 155-25 155-28 155-29 155-30 155-32 155-33 155-35 155-38 155-40 |
22 23 24 25 28 29 30 32 33 35 38 40 |
38.0 38.0 38.0 40.0 46.0 46.0 46.0 46.0 50.0 50.0 60.5 60.5 |
35.4 35.4 35.4 38.2 43.3 43.3 43.3 43.3 53.5 53.5 60.5 60.5 |
33.0 35.0 35.0 35.5 39.0 39.0 39.0 39.0 50.5 50.5 50.5 50.5 |
8.0 8.0 8.0 8.5 9.0 9.0 9.0 9.0 11.5 11.5 11.5 11.5 |
mechaniczne uszczelnienie typu YM155 z konstrukcją sprężyny stożkowej i tłocznika o-kręgu, metalowe części produkowane przez Stamping.konkurencyjną cenę i szeroki zakres zastosowań uczyniły YM155 masową produkcją uszczelnień.
Parametry techniczne
| Temperatura | -30°C~+200°C |
| ciśnienie | ≤1,2Mp a |
| Prędkość | ≤ 10 m/s |
| Średnie | ścieki |
Materiały
| Pierścień obrotowy | SIC CAR |
| Pierścień stacjonarny |
SIC CAR |
| Wiosna | SUS304/SUS316 |
| Siedzenie stacjonarne | SUS304/SUS316 |
| Część 2 |
Fkm/EPDM |
| Utrzymujący obrotowy pierścień | SUS304/SUS316 |
Przygotowanie:
1Środek zewnętrzny średnica jest w granicach tolerancji +-0,05 mm
2. Wyciek wału < 0,1 mm
3. Płyn końcowy wału < 0,13 mm
4, Brak ostrych krawędzi na wałku nad pierścieniem o
Uwaga:
Podczas instalacji, nie zarysować ani uszkodzić pierścienia. Jeśli coś jest uszkodzone, prosimy o kontakt z nami, aby wymienić nowy.
Instalacja w konstrukcjach:
1. Cały zestaw uszczelnienia wkładu jest czyszczony i dokładnie przechodzi badanie wycieków przed sprzedażą. Aby uniknąć uszkodzenia, nie demontować i czyszczyć części ponownie przed naprawą.
2 Odległość między uszczelnieniem a wałem wynosi dl h6 0.8,a na końcu wału powinien być przewodniczkowy wątek.Zewnętrzna średnica wału w pozycji śruby powinna być mniejsza o 0,02 mm,odporna na nadmierne zaciskanie śruby.Zmaść wał olejem
3Włóż uszczelnienie wkładu do komory pompowej, a następnie:
A: Cztery śruby ściślejsze, zapewniając wprowadzenie środka do otworu "G" na górze.
B: Przycisnij cztery śruby i ustaw rękaw wału na wale.
C: Zdejmij cztery tablice gazowe.Zatrzymaj je i użyj je w przyszłych instalacjach i
Rozmontuj.
D: Połącz średnią rurę ołowiową z otworem "G" w celu odpłukiwania ciepła tarcia i
spłukiwanie komory uszczelniającej podczas pracy pompy.
Uwaga:
Po zakończeniu instalacji, obracając wał ręcznie w celu sprawdzenia obrotu, stwierdził, że nie można było obrócić się płynnie, ponieważ uszczelka została nieprawidłowo zainstalowana.
