Szczegóły Produktu:
|
| Średnica wału: | 12 mm~70 mm | Podstawowe uszczelnienie: | NBR CA CE,SIC SIC |
|---|---|---|---|
| Dostawa: | Szybszy czas dostawy | Rodzaj: | Pojedyncza wiosna |
| Styl: | Uszczelnienie mechaniczne | ||
| Podkreślić: | Płynne pompy ściekowe,Ebara Tsurumi mechaniczna pieczęć,Dwukrotna pieczęć mechaniczna |
||
Wykorzystanie pompy wodnej
560D-14~16
560D-18~50
| Model | d1 ((mm) d3 | d7 | l1 | l2 | l3 | |
|
560D-14 560D-15 560D-16 560D-18 560D-19 560D-20 560D-25 560D-30 560D-35 560D-40 560D-45 560D-50 |
14 15 16 18 19 20 25 30 35 40 45 50 |
30 30 30 35 35 38 44 50 58 64 66 72 |
30 30 30 38 38 44 50 57 64 70 70 80 |
37 37 37 49 49 49 51 59 61 64 65 69 |
5 5 5 7 7 7 7 9 6 11 10 10 |
5 5 5 10 10 7 7 8 9 9 9 9 |

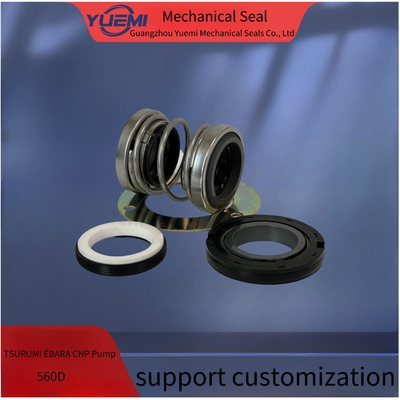

YM560D to konstrukcja mechaniczna uszczelnienia podwójnej twarzy, układu stałego gruczołu wewnątrz siedziska stacjonarnego, który może poprawić zakres ciśnienia roboczego uszczelnienia.Jest powszechnie stosowany w obracającym się sprzęcie na ściekach, media błotowe
Podwójna twarz, niezrównoważony, duży sprężynowy układ
Konstrukcja stałego gruczołu wewnątrz siedziska stacjonarnego
Specjalny projekt pierwotnego pierścienia i metalowej części
Przygotowanie:
1Środek zewnętrzny średnica jest w granicach tolerancji +-0,05 mm
2. Wyciek wału < 0,1 mm
3. Płyn końcowy wału < 0,13 mm
4, Brak ostrych krawędzi na wałku nad pierścieniem o
Uwaga:
Podczas instalacji, nie zarysować ani uszkodzić pierścienia. Jeśli coś jest uszkodzone, prosimy o kontakt z nami, aby wymienić nowy.
Instalacja w konstrukcjach:
1. Cały zestaw uszczelnienia wkładu jest czyszczony i dokładnie przechodzi badanie wycieków przed sprzedażą. Aby uniknąć uszkodzenia, nie demontować i czyszczyć części ponownie przed naprawą.
2 Odległość między uszczelnieniem a wałem wynosi dl h6 0.8,a na końcu wału powinien być przewodniczkowy wątek.Zewnętrzna średnica wału w pozycji śruby powinna być mniejsza o 0,02 mm,odporna na nadmierne zaciskanie śruby.Zmaść wał olejem
3Włóż uszczelnienie wkładu do komory pompowej, a następnie:
A: Cztery śruby ściślejsze, zapewniając wprowadzenie środka do otworu "G" na górze.
B: Przycisnij cztery śruby i ustaw rękaw wału na wale.
C: Zdejmij cztery tablice gazowe.Zatrzymaj je i użyj je w przyszłych instalacjach i
Rozmontuj.
D: Połącz średnią rurę ołowiową z otworem "G" w celu odpłukiwania ciepła tarcia i
spłukiwanie komory uszczelniającej podczas pracy pompy.
Uwaga:
Po zakończeniu instalacji, obracając wał ręcznie w celu sprawdzenia obrotu, stwierdził, że nie można było obrócić się płynnie, ponieważ uszczelka została nieprawidłowo zainstalowana.
