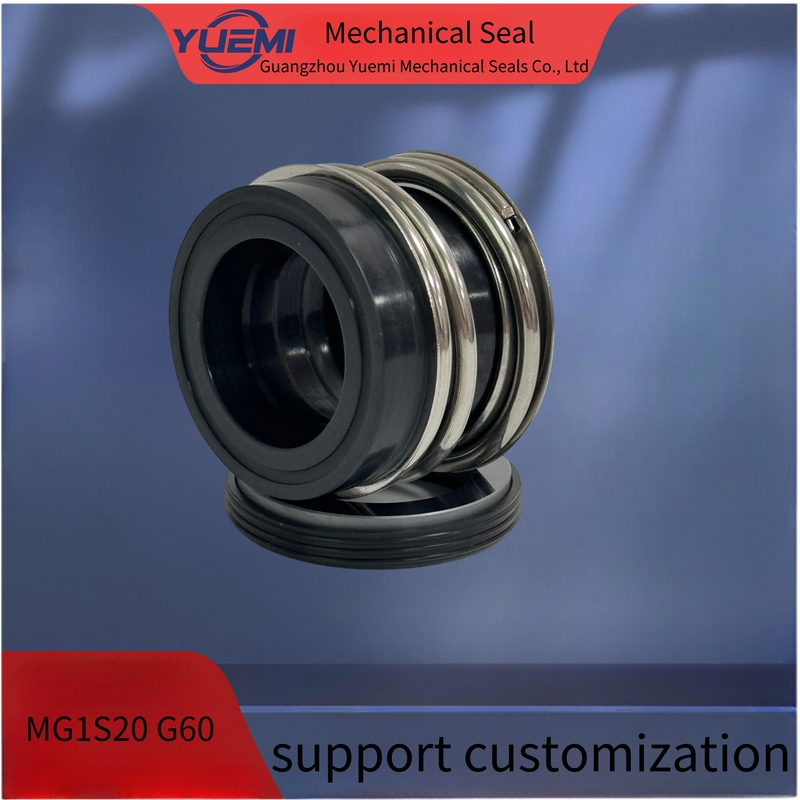

Szczegóły Produktu:
|
| Wykorzystanie: | Niezrównoważony | Średnica wału: | MG1S20 G60 |
|---|---|---|---|
| Opieczętowanie: | FKM CAR SIC TC CE NBR EPDM | Wydajność: | Wysokie ciśnienie |
| Podkreślić: | MG1S20 metalowa pieczęć mechaniczna,Niezrównoważone metalowe pieczęcie mechaniczne,MG1S20 pojedyncza uszczelka mechaniczna |
||
Parametry techniczne
| Temperatura | -30°C~+200°C |
| ciśnienie | ≤ 0-0,8Mp a |
| Prędkość | ≤ 10 m/s |
| Średnie | woda |
Materiały
| Pierścień obrotowy |
SiC/VIT |
| Pierścień stacjonarny |
SiC/VIT |
| Wiosna | SUS304/SUS316 |
| Siedzenie stacjonarne | SUS304/SUS316 |
| Część 2 |
Fkm/EPDM |
| Utrzymujący obrotowy pierścień | SUS304/SUS316 |
Pompy:Wszystkie rodzaje urządzeń obracających się, takie jak pompy odśrodkowe,agitatory,do większości ogólnych i lekkich zadań chemicznych, wszędzie tam, gdzie można użyć elastomerowej pieczęci wtórnej.
Temperatura: -30°C~200°C
Ciśnienie: ≤ 1,2 MPa
Prędkość: ≤ 12 m/s
Cechy konstrukcyjne:
Elastomerowe węgle włączające konstrukcję uszczelnienia
rodzajów pierścieni statkonarnych,zgodnych z normą DIN24960, oraz
ISO3069, w połączeniu z G60, G50, G6, G4, G9, G606, itp.
| d1 | d3 | d7 | d8 | d7-1 | l3 | l2 | l1 | l4 | 15 MG1 | l6 MG1S20 | L7 MG12 | L8 MG13 |
| 10 | 22 | 21 | 19.2 | 24.6 | 6.5 | 6.5 | 6 | 10 | 14.7 | 25.5 | 26 | 33.5 |
| 12 | 24.5 | 23 | 21.6 | 27.8 | 6.5 | 5.5 | 9 | 10 | 15.2 | 25.5 | 26 | 33.5 |
| 14 | 28 | 25 | 24.6 | 30.95 | 6.5 | 5.5 | 10.5 | 10 | 17.2 | 25.5 | 28.5 | 33.5 |
| 15 | 28 | 27 | 24.6 | 30.95 | 6.5 | 6.5 | 10.5 | 10 | 17.2 | 25.5 | 28.5 | 33.5 |
| 16 | 28 | 27 | 28 | 30.95 | 6.5 | 7.5 | 10.5 | 10 | 17.2 | 25.5 | 28.5 | 33.5 |
| 18 | 31.5 | 33 | 30 | 34.15 | 7.5 | 8 | 10.5 | 11.4 | 19.7 | 25.5 | 30.1 | 37.7 |
| 19 | 36.5 | 35 | 35 | 34.15 | 7.5 | 7.5 | 10.5 | 11.4 | 21.7 | 25.5 | 30.1 | 37.7 |
| 20 | 36.5 | 35 | 35 | 35.7 | 7.5 | 7.5 | 10.5 | 11.4 | 21.7 | 25.5 | 30.1 | 37.7 |
| 22 | 36.5 | 37 | 35 | 37.3 | 7.5 | 7.5 | 10.5 | 11.4 | 21.7 | 25.5 | 30.1 | 37.7 |
| 24 | 42 | 39 | 38 | 40.5 | 7.5 | 7.5 | 10.5 | 11.4 | 22.7 | 25.5 | 32.7 | 42.7 |
| 25 | 42 | 40 | 38 | 40.5 | 7.5 | 7.5 | 10.5 | 11.4 | 23.2 | 25.5 | 32.7 | 42.7 |
| 28 | 48.5 | 43 | 42 | 46.65 | 7.5 | 9 | 12 | 11.4 | 26.7 | 33.5 | 35.2 | 42.7 |
| 30 | 48.5 | 45 | 45 | 50.8 | 7.5 | 10.5 | 12 | 11.4 | 26.7 | 33.5 | 35.2 | 42.7 |
| 32 | 53 | 48 | 48 | 50.8 | 7.5 | 10.5 | 12 | 11.4 | 27.7 | 33.5 | 35.2 | 47.7 |
| 33 | 53 | 48 | 50 | 54 | 7.5 | 11 | 12 | 11.4 | 27.7 | 33.5 | 35.2 | 47.7 |
| 35 | 56.5 | 50 | 52 | 54 | 7.5 | 11 | 12 | 11.4 | 28.7 | 33.5 | 35.2 | 47.7 |
| 38 | 58.5 | 56 | 55 | 57.15 | 9 | 10.5 | 12 | 14 | 30.2 | 33.5 | 36.2 | 46.2 |
| 40 | 61.5 | 58 | 58 | 60.35 | 9 | 10.8 | 12 | 14 | 30.2 | 33.5 | 36.2 | 46.2 |
| 42 | 65 | 61 | 62 | 63.5 | 6 | 12 | 12 | 14 | 30.2 | 41.5 | 36.2 | 46.2 |
| 43 | 65 | 61 | 62 | 63.5 | 9 | 12 | 12 | 14 | 30.2 | 41.5 | 36.2 | 51.2 |
| 45 | 67.5 | 63 | 64 | 63.5 | 9 | 11.5 | 12 | 14 | 30.2 | 41.5 | 36.2 | 51.2 |
| 48 | 70 | 66 | 68.4 | 66.7 | 9 | 11.5 | 12 | 14 | 30.7 | 41.5 | 36.2 | 51.2 |
| 50 | 73.5 | 70 | 69.3 | 69.85 | 9.5 | 11.5 | 13.5 | 15 | 30.7 | 41.5 | 38.2 | 50.7 |
| 53 | 78 | 73 | 72.3 | 73.05 | 11 | 12.5 | 13.5 | 15 | 33.2 | 41.5 | 36.7 | 59.2 |
| 55 | 80.5 | 75 | 75.4 | 76.2 | 11 | 13.5 | 13.5 | 15 | 35.2 | 41.5 | 36.7 | 59.2 |
| 58 | 85 | 78 | 78.4 | 79.4 | 11 | 13.5 | 13.5 | 15 | 37.2 | 41.5 | 41.7 | 59.2 |
| 60 | 88 | 80 | 80.4 | 79.4 | 11 | 13.5 | 13.5 | 15 | 38.2 | 41.5 | 41.7 | 59.2 |
| 65 | 93 | 85 | 85.4 | 92.1 | 11 | 13 | 16 | 15 | 40.2 | 49.5 | 41.7 | 69.2 |
| 68 | 96 | 90 | 91.5 | 95.25 | 11.5 | 13.7 | 16 | 18 | 40.2 | 49.5 | 41.3 | 69 |
| 70 | 99 | 92 | 92 | 95.25 | 11.5 | 13 | 16 | 18 | 40.2 | 49.5 | 49 | 69 |
| 75 | 106.5 | 97 | 99 | 101.6 | 11.5 | 14 | 16 | 18 | 40.2 | 52.5 | 49 | 69 |
| 08 | 111.5 | 105 | 104 | 114.3 | 12 | 15 | 20 | 18.3 | 40.2 | 56.5 | 48.2 | 78.2 |
| 85 | 119.5 | 110 | 109 | 117.5 | 14 | 15 | 20 | 18.3 | 41.2 | 56.5 | 46.2 | 76.2 |
| 90 | 126.5 | 115 | 114 | 123.85 | 14 | 15 | 20 | 18.3 | 15.2 | 59.5 | 51.2 | 76.2 |
| 95 | 131.5 | 120 | 120.3 | 127 | 14 | 16 | 20 | 17.3 | 46.2 | 59.5 | 51.2 | 76.2 |
| 100 | 136.5 | 125 | 123.3 | 133.35 | 14 | 16 | 20 | 17.3 | 47.2 | 62.5 | 51.2 | 76.2 |
Pompy:Wszystkie rodzaje urządzeń obracających się, takie jak pompy odśrodkowe,agitatory,do większości ogólnych i lekkich zadań chemicznych, wszędzie tam, gdzie można użyć elastomerowej pieczęci wtórnej.
Temperatura: -30°C~200°C
Ciśnienie: ≤ 1,2 MPa
Prędkość: ≤ 12 m/s
Cechy konstrukcyjne:
Elastomerowe węgle włączające konstrukcję uszczelnienia
rodzajów pierścieni statkonarnych,zgodnych z normą DIN24960, oraz
ISO3069, w połączeniu z G60, G50, G6, G4, G9, G606, itp.
Przygotowanie:
1Środek zewnętrzny średnica jest w granicach tolerancji +-0,05 mm
2. Wyciek wału < 0,1 mm
3. Płyn końcowy wału < 0,13 mm
4, Brak ostrych krawędzi na wałku nad pierścieniem o
Uwaga:
Podczas instalacji, nie zarysować ani uszkodzić pierścienia. Jeśli coś jest uszkodzone, prosimy o kontakt z nami, aby wymienić nowy.
Instalacja w konstrukcjach:
1. Cały zestaw uszczelnienia wkładu jest czyszczony i dokładnie przechodzi badanie wycieków przed sprzedażą. Aby uniknąć uszkodzenia, nie demontować i czyszczyć części ponownie przed naprawą.
2 Odległość między uszczelnieniem a wałem wynosi dl h6 0.8,a na końcu wału powinien być przewodniczkowy wątek.Zewnętrzna średnica wału w pozycji śruby powinna być mniejsza o 0,02 mm,odporna na nadmierne zaciskanie śruby.Zmaść wał olejem
3Włóż uszczelnienie wkładu do komory pompowej, a następnie:
A: Cztery śruby ściślejsze, zapewniając wprowadzenie środka do otworu "G" na górze.
B: Przycisnij cztery śruby i ustaw rękaw wału na wale.
C: Zdejmij cztery tablice gazowe.Zatrzymaj je i użyj je w przyszłych instalacjach i
Rozmontuj.
D: Połącz średnią rurę ołowiową z otworem "G" w celu odpłukiwania ciepła tarcia i
spłukiwanie komory uszczelniającej podczas pracy pompy.
Uwaga:
Po zakończeniu instalacji, obracając wał ręcznie w celu sprawdzenia obrotu, stwierdził, że nie można było obrócić się płynnie, ponieważ uszczelka została nieprawidłowo zainstalowana.
