Szczegóły Produktu:
|

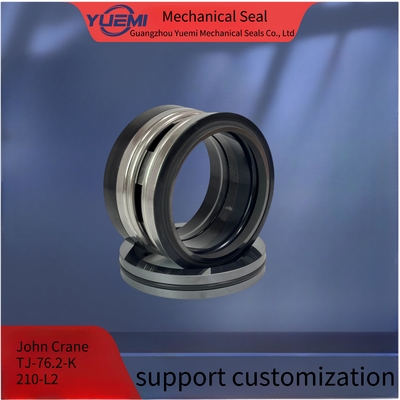

| znak towarowy: | YUEMI | Funkcja: | John Crane Pompa wodna |
|---|---|---|---|
| Średnica wału: | TJ-76.2-K | Podstawowe uszczelnienie: | FKM CAR SIC NBR |
| Standardowe lub niestandardowe: | Standardowa pieczęć mechaniczna | Rodzaj: | Pojedyncza wiosna |
| Podkreślić: | Woda z pompy węglika krzemowego,John Crane Standardowa pompa wodna,OEM uszczelnienie mechaniczne z węglanu krzemowego |
||
YL 2100, AKA U4901 lub INT, uszczelnienie mechaniczne dla pomp odśrodkowych/próżniowych, silników podwodnych, sprężarek i spowolniaczy
cechy strukturalne:Jednostronny, zrównoważony, niezależny kierunek obrotu, gumowy, mechaniczny uszczelnienie przekładni.Ta pieczęć składowa ma kompaktową strukturę i dobrą kompatybilność i jest łatwa w instalacjiWzornictwo gumowego węża może zapobiegać wyczerpaniu promieniowania, dzięki czemu zwiększa się pływalność pierścienia obrotowego.
Standardy przemysłowe:DIN24250, ISO3069, GB6556, EN12756
Zakres zastosowania:stosowane głównie w pompach odśrodkowych, pompach próżniowych, silnikach podwodnych, sprężarkach, sprzęcie mieszane i przyspieszaczach do oczyszczania ścieków, inżynierii chemicznej, apteki,wytwarzanie papieru i przetwarzanie żywnościTen komponent może być alternatywą dla podobnego produktu Johna Crane'a.
| Model | d1 ((mm) | d3 | d7 | 11 | 12 | 13 | 14 |
| 2100-10 | 10 | 20 | 21 | 5 | 15.2 | 27.7 | 35.2 |
| 2100-12 | 12 | 22 | 23 | 6 | 15.2 | 26.7 | 34.2 |
| 2100-14 | 14 | 24 | 25 | 6 | 15.2 | 29.2 | 34.2 |
| 2100-15 | 15 | 25 | 26 | 6 | 15.2 | 29.2 | 34.2 |
| 2100-16 | 16 | 26 | 27 | 6 | 15.2 | 29.2 | 34.2 |
| 2100-18 | 18 | 32 | 33 | 6 | 20.2 | 31.7 | 39.2 |
| 2100-20 | 20 | 34 | 35 | 6 | 20.2 | 31.7 | 39.2 |
| 2100-22 | 22 | 36 | 37 | 6 | 20.2 | 31.7 | 39.2 |
| 2100-24 | 24 | 38 | 39 | 6 | 20.2 | 34.2 | 44.2 |
| 2100-25 | 25 | 39 | 40 | 6 | 20.2 | 34.2 | 44.2 |
| 2100-28 | 28 | 42 | 43 | 6 | 26.2 | 36.7 | 44.2 |
| 2100-30 | 30 | 44 | 45 | 7 | 26.2 | 35.7 | 43.2 |
| 2100-32 | 32 | 46 | 48 | 7 | 26.2 | 35.7 | 48.2 |
| 2100-33 | 33 | 47 | 48 | 7 | 26.2 | 35.7 | 48.2 |
| 2100-35 | 35 | 49 | 50 | 8 | 26.2 | 34.7 | 47.2 |
| 2100-38 | 38 | 54 | 56 | 8 | 30.2 | 37.2 | 47.2 |
| 2100-40 | 40 | 56 | 58 | 8 | 30.2 | 37.2 | 47.2 |
| 2100-43 | 43 | 59 | 61 | 8 | 30.2 | 37.2 | 52.2 |
| 2100-45 | 45 | 61 | 63 | 8 | 30.2 | 37.2 | 52.2 |
| 2100-48 | 48 | 64 | 66 | 10 | 30.2 | 35.2 | 50.2 |
| 2100-50 | 50 | 66 | 70 | 10 | 30.2 | 37.7 | 50.2 |
| 2100-53 | 53 | 69 | 73 | 10 | 30.2 | 37.7 | 60.2 |
| 2100-55 | 55 | 71 | 75 | 10 | 30.2 | 37.7 | 60.2 |
| 2100-58 | 58 | 78 | 78 | 10 | 33.2 | 42.7 | 60.2 |
| 2100-60 | 60 | 80 | 80 | 12 | 33.2 | 40.7 | 58.2 |
| 2100-63 | 63 | 83 | 83 | 12 | 33.2 | 40.7 | 58.2 |
| 2100-65 | 65 | 85 | 85 | 12 | 33.2 | 40.7 | 68.2 |
| 2100-68 | 68 | 88 | 90 | 12 | 33.2 | 40.7 | 68.2 |
| 2100-70 | 70 | 90 | 92 | 12 | 33.2 | 48.2 | 68.2 |
| 2100-75 | 75 | 99 | 97 | 12 | 40.2 | 48.2 | 68.2 |
| 2100-80 | 80 | 104 | 105 | 14 | 40.2 | 47.7 | 77.7 |
| 2100-85 | 85 | 109 | 110 | 14 | 40.2 | 47.7 | 77.7 |
| 2100-90 | 90 | 114 | 115 | 14 | 40.2 | 52.7 | 77.7 |
| 2100-95 | 95 | 119 | 120 | 14 | 40.2 | 52.7 | 77.7 |
| 2100-100 | 100 | 124 | 125 | 14 | 40.2 | 52.7 | 77.7 |
Parametry techniczne
| Temperatura | -30°C~+200°C |
| ciśnienie | ≤ 2Mp a |
| Prędkość | ≤ 10 m/s |
| Średnie | woda |
Materiały
| Pierścień obrotowy |
SiC/VIT |
| Pierścień stacjonarny |
SiC/VIT |
| Wiosna | SUS304/SUS316 |
| Siedzenie stacjonarne | SUS304/SUS316 |
| Część 2 |
Fkm/EPDM |
| Utrzymujący obrotowy pierścień | SUS304/SUS316 |
Przygotowanie:
1Środek zewnętrzny średnica jest w granicach tolerancji +-0,05 mm
2. Wyciek wału < 0,1 mm
3. Płyn końcowy wału < 0,13 mm
4, Brak ostrych krawędzi na wałku nad pierścieniem o
Uwaga:
Podczas instalacji, nie zarysować ani uszkodzić pierścienia. Jeśli coś jest uszkodzone, prosimy o kontakt z nami, aby wymienić nowy.
Instalacja w konstrukcjach:
1. Cały zestaw uszczelnienia wkładu jest czyszczony i dokładnie przechodzi badanie wycieków przed sprzedażą. Aby uniknąć uszkodzenia, nie demontować i czyszczyć części ponownie przed naprawą.
2 Odległość między uszczelnieniem a wałem wynosi dl h6 0.8,a na końcu wału powinien być przewodniczkowy wątek.Zewnętrzna średnica wału w pozycji śruby powinna być mniejsza o 0,02 mm,odporna na nadmierne zaciskanie śruby.Zmaść wał olejem
3Włóż uszczelnienie wkładu do komory pompowej, a następnie:
A: Cztery śruby ściślejsze, zapewniając wprowadzenie środka do otworu "G" na górze.
B: Przycisnij cztery śruby i ustaw rękaw wału na wale.
C: Zdejmij cztery tablice gazowe.Zatrzymaj je i użyj je w przyszłych instalacjach i
Rozmontuj.
D: Połącz średnią rurę ołowiową z otworem "G" w celu odpłukiwania ciepła tarcia i
spłukiwanie komory uszczelniającej podczas pracy pompy.
Uwaga:
Po zakończeniu instalacji, obracając wał ręcznie w celu sprawdzenia obrotu, stwierdził, że nie można było obrócić się płynnie, ponieważ uszczelka została nieprawidłowo zainstalowana.
