Szczegóły Produktu:
|
| Standardowy lub niestandardowy: | Standardowy | Materiał wierzchni: | Węgiel, SiC, Tc |
|---|---|---|---|
| Temperatura pracy: | -20 ~ 180 ℃ | Wymiana: | Pompy Burgma |
| Rodzaj pieczęci: | Stacjonarne, obrotowe | Replacement To: | M7N Seal |
| Pakiet: | Standardowy pakiet eksportowy | OEM: | kolacja |
| Podkreślić: | Burgma Pompy wodne basenowe Plomby mechaniczne,Wydobycie i przetwarzanie,M7N Węgielny sprężyny mechaniczne uszczelki |
||

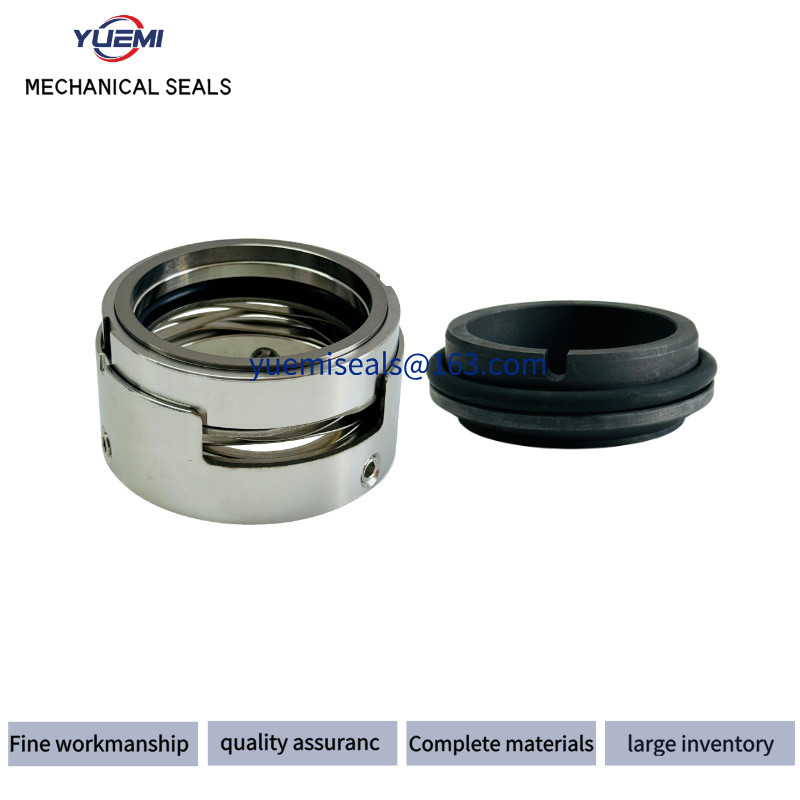

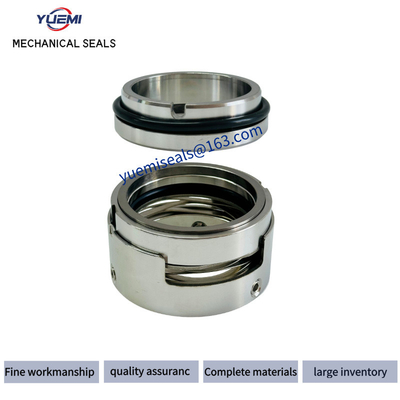

Zalety mechanicznej uszczelnienia M7N.
Powszechne możliwości zastosowania.
Skuteczne przechowywanie zapasów ze względu na łatwo wymienialne twarze.
Rozszerzony wybór materiałów.
Niewrażliwe na niską zawartość materiałów stałych.
Elastyczność w skrzyni biegów.
| Kategoria parametrów | Specyfikacje | Odnośnik |
|---|---|---|
| Model | M7N (jednostronny niezrównoważony projekt, zgodny z normą EN12756/DIN24960) | |
| Zakres średnicy wału | 14-200 mm (dostosowalne do rozmiarów niestandardowych) | |
| Temperatura pracy | -50°C do 220°C (zależne od materiału: FKM/NBR/EPDM dla uszczelnień pomocniczych) | |
| Granicę ciśnienia | ≤2,5 MPa (standardowa); ≤6 MPa dla wariantów zrównoważonych (serie H7N/H75/H76) | |
| Materiały twarzy fok | Karbyd krzemowy (SiC), karbyd wolframowy (WC), ceramika aluminowa (AlO), grafyt | |
| Materiały pieczętowe pomocnicze | NBR, FKM, EPDM, kauczuk silikonowy, PTFE | |
| Kompatybilne media | Woda, olej, płynów o słabym działaniu korozyjnym (wymaga systemu spłukiwania cząstek stałych) | |
| Ograniczenie prędkości | ≤ 20 m/s (osiowe/obwodowe) | |
| Kluczowe cechy projektowania | - Jednostronny, niezrównoważony projekt - Odszkodowanie za wielowiosna lub wiosną - Powszechny kierunek obrotu |
|
| Wymogi dotyczące instalacji | - Wydzielenie radialnego wału ≤ 0,04 mm - Ruch osiowy ≤ 0,5 mm (średnica wału ≤ 25 mm) - Czysta komora uszczelniająca |
Warunki eksploatacji
| Temperatura | -30 do 200oC, w zależności od elastomeru |
| Ciśnienie | Do 16 barów |
| Prędkość | Do 20 m/s |
| Dopuszczalny poziom gry końcowej/płynności osiowej | ±0,1 mm |
| Wielkość | 14 mm do 100 mm |
| Marka | YUEMI |
| Twarz | Węgiel, SiC, TC |
| Siedzenie | Węgiel, SiC, TC |
| Elastomer | NBR, EPDM, VITON |
| Wiosna | SS304, SS316 |
| Części metalowe | SS304, SS316 |
| Wielkość/ | Kod | D1 | D2 | D3 | L1 | L2 | L |
| Metryczny | |||||||
| 14 | 140 | 25 | 21 | 24 | 25 | 10 | 35 |
| 16 | 160 | 27 | 23 | 26 | 25 | 10 | 35 |
| 18 | 180 | 33 | 27 | 32 | 26 | 11.5 | 37.5 |
| 20 | 200 | 35 | 29 | 34 | 26 | 11.5 | 37.5 |
| 22 | 240 | 37 | 31 | 36 | 26 | 11.5 | 37.5 |
| 24 | 250 | 39 | 33 | 38 | 28.5 | 11.5 | 40 |
| 25 | 280 | 40 | 34 | 39 | 28.5 | 11.5 | 40 |
| 28 | 300 | 43 | 37 | 42 | 31 | 11.5 | 42.5 |
| 30 | 320 | 45 | 39 | 44 | 31 | 11.5 | 42.5 |
| 32 | 330 | 48 | 42 | 46 | 31 | 11.5 | 42.5 |
| 33 | 350 | 48 | 42 | 47 | 31 | 11.5 | 42.5 |
| 35 | 380 | 50 | 44 | 49 | 31 | 11.5 | 42.5 |
| 38 | 400 | 56 | 49 | 54 | 31 | 11.5 | 45 |
| 40 | 430 | 58 | 51 | 56 | 31 | 14 | 45 |
| 43 | 450 | 61 | 54 | 59 | 31 | 14 | 45 |
| 45 | 480 | 63 | 56 | 61 | 31 | 14 | 45 |
| 48 | 600 | 66 | 59 | 64 | 31 | 14 | 45 |
| 50 | 500 | 70 | 62 | 66 | 32.5 | 14 | 47.5 |
| 53 | 530 | 73 | 65 | 69 | 32.5 | 15 | 47.5 |
| 55 | 550 | 75 | 67 | 71 | 32.5 | 15 | 47.5 |
| 58 | 580 | 78 | 70 | 78 | 37.5 | 15 | 52.5 |
| 60 | 600 | 80 | 72 | 80 | 37.5 | 15 | 52.5 |
| 63 | 630 | 83 | 75 | 83 | 37.5 | 15 | 52.5 |
| 65 | 650 | 85 | 77 | 85 | 37.5 | 15 | 52.5 |
| 68 | 680 | 90 | 81 | 88 | 34.5 | 18 | 52.5 |
| 70 | 700 | 92 | 83 | 90 | 42 | 18 | 60 |
| 75 | 750 | 97 | 88 | 99 | 42 | 18 | 60 |
| 80 | 800 | 105 | 95 | 104 | 41.8 | 18.2 | 60 |
| 85 | 850 | 110 | 100 | 109 | 41.8 | 18.2 | 60 |
| 90 | 900 | 115 | 105 | 114 | 46.8 | 18.2 | 65 |
| 95 | 950 | 120 | 110 | 119 | 47.8 | 17.2 | 65 |
| 100 | 1000 | 125 | 115 | 124 | 47.8 | 17.2 | 65 |
